Refabrication rayons

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Refabrication rayons

Message par XTaddict le Lun 10 Aoû - 20:53

Les rayons sont toujours dispos chez yamaha, mais pas à l'unité et pas très bon marché

Glutch nous a dégotté cette adresse. http://www.macadam2roues.com/

Il s'agit maintenant de trouver les caractéristiques précises des rayons soit : longueur, diamètre, angle d'inclinaison de la tête pour

La 125
Roue avant coté tambour :
Roue avant coté moyeu :
Roue arrière coté tambour :
Roue arrière coté couronne :

La 250
Roue avant coté tambour :
Roue avant coté moyeu :
Roue arrière coté tambour :
Roue arrière coté couronne :

Si vous avez des rayons démontés, merci pour les informations

XTaddict
Admin

Nombre de messages : 2951
Localisation : Reims
Bécanes : En vrai XT 125 et XT 250, en rêve plein...
Date d'inscription : 25/12/2007

http://yamxt.forumpro.fr

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par Glutch2000 le Lun 10 Aoû - 21:17

Je note pour la 125...

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par Glutch2000 le Jeu 13 Aoû - 10:24

Dimensions rayons, XT 125 de 1982

Diamètre 3,2 mm
La 125
Roue avant coté tambour : 230 mm
Roue avant coté moyeu : 240 mm
Roue arrière coté tambour : 180 mm
Roue arrière coté couronne : 180 mm

Ils ont cela chez http://www.macadam2roues.com/

Bonne route

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par XTaddict le Jeu 13 Aoû - 17:38

Glutch2000 a écrit:Dimensions rayons, XT 125 de 1982

Diamètre 3,2 mm
La 125
Roue avant coté tambour : 230 mm
Roue avant coté moyeu : 240 mm
Roue arrière coté tambour : 180 mm
Roue arrière coté couronne : 180 mm

Ils ont cela chez http://www.macadam2roues.com/

Bonne route

Je pense que tu as du faire une erreur à l'arrière car ils sont de dimension différente, il me semble.

XTaddict
Admin

Nombre de messages : 2951
Localisation : Reims
Bécanes : En vrai XT 125 et XT 250, en rêve plein...
Date d'inscription : 25/12/2007

http://yamxt.forumpro.fr

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par Glutch2000 le Jeu 13 Aoû - 19:36

Ben non, j'ai mesuré avec le même metre ... Idea
Les deuc cotés pareils, le diamètre derrière la couronne est le même que du coté tambour...
En tous cas, chez macadam deux roues, il y a toutes les dimensions.

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par Steph 60 le Jeu 13 Aoû - 19:51

XTadict a écrit:
Glutch2000 a écrit:Dimensions rayons, XT 125 de 1982

Diamètre 3,2 mm
La 125
Roue avant coté tambour : 230 mm
Roue avant coté moyeu : 240 mm
Roue arrière coté tambour : 180 mm
Roue arrière coté couronne : 180 mm

Ils ont cela chez http://www.macadam2roues.com/

Bonne route

Je pense que tu as du faire une erreur à l'arrière car ils sont de dimension différente, il me semble.


Il me semblai aussi qu'ils etaient de longueur differentes, si ce n'ai pas le cas, tes rayons ar me vont alors bounce

Steph 60

Nombre de messages : 99
Age : 43
Localisation : Beauvais (60)
Bécanes : 125 xt et dtmx
Date d'inscription : 15/08/2008

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par Glutch2000 le Jeu 13 Aoû - 20:05

Ben mince alors .... Sad
Si vous me dites que c'est pas la bonne longueur, combien avez-vous mesuré ???

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

rayon d'action ?

Message par MichelTyXt le Ven 14 Aoû - 11:51

Glutch2000 a écrit:Ben mince alors .... Sad
Si vous me dites que c'est pas la bonne longueur, combien avez-vous mesuré ???
Bonjour,
ça vient peut-être de çà :
Pour prendre la longueur de vos rayons : du point A au point B - de la courbure de l'angle du rayon jusqu'à la fin du filetage.
https://i87.servimg.com/u/f87/13/47/68/68/rayons10.jpg
Par ailleurs, moi je n'ai pas vu de 3,2 mm et pis je voudrais bien savoir quel angle ils ont nos rayons de 1982 !!!
merci d'avance
A+

MichelTyXt

Nombre de messages : 73
Localisation : 54-Bayonnais
Bécanes : Xt125 1982, plusieurs TY, une 50tlm et une gas gas 280txt pro
Date d'inscription : 20/01/2009

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par XTaddict le Ven 14 Aoû - 23:43

j'ai des rayons arrières neufs d'un stock yamaha dont un qui est plus grand d'1 cm je faire des photos dimanche et contrôler directement sur la roue

XTaddict
Admin

Nombre de messages : 2951
Localisation : Reims
Bécanes : En vrai XT 125 et XT 250, en rêve plein...
Date d'inscription : 25/12/2007

http://yamxt.forumpro.fr

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par XTaddict le Dim 16 Aoû - 22:39

Bon en fait c'est moins simple que prévu en principe sur chaque roue tu 4 types de rayons différents :
- suivant le côté du moyeu (longueur et courbure différentes)
- et pour chaque côté de moyeu suivant si le point d'attache est extérieur ou intérieur (différence de 0,5mm)
J'ai les chiffres que je mettrai plus tard en ligne.

XTaddict
Admin

Nombre de messages : 2951
Localisation : Reims
Bécanes : En vrai XT 125 et XT 250, en rêve plein...
Date d'inscription : 25/12/2007

http://yamxt.forumpro.fr

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par seto le Mer 2 Déc - 13:50

Salut à vous,
je suis intéressé par ces chiffres vu que j'ai des rayons manquants sur ma jante arrière que j'aimerai remettre en état pour éviter de me retrouver un jour le cul sur le moyeux ^^
Merci Wink

seto

Nombre de messages : 62
Localisation : 67
Bécanes : Yamaha XT fin 1982 Wink
Date d'inscription : 24/05/2009

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par vanoche le Jeu 3 Déc - 20:00

salut
pour la 250

vanoche

Nombre de messages : 39
Localisation : seine-maritime
Bécanes : 125xl-fantic301-swmjumbo-250xt
Date d'inscription : 12/10/2009

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par Glutch2000 le Jeu 3 Déc - 20:14

Personne n'a les mêmes rayons ??????? ... No
S'il manque des rayons à vos roues, démontez en un et mesurez le,
plus facile d'en causer s'il est près de l'ordinateur ...
Je ne fais pas de la pub mais on retrouve ce qu'on veut chez
http://www.macadam2roues.com/
ou chez d'autres.... Non ! Wink

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par Marc le Sam 8 Mai - 22:48

vanoche a écrit:salut
pour la 250

merci cela va me servir j'ai un rayon absent à l'avant au bout de 30 bornes je ne sents plus mes doigts suite aux vibrations...Marc...

Marc

Nombre de messages : 184
Age : 53
Bécanes : Vs 1400 suzuki
xt 240
Date d'inscription : 09/05/2009

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par vanoche le Dim 9 Mai - 10:26

de rien marc cheers

vanoche

Nombre de messages : 39
Localisation : seine-maritime
Bécanes : 125xl-fantic301-swmjumbo-250xt
Date d'inscription : 12/10/2009

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par seto le Mer 14 Juil - 16:13

Salut à tous,

avec les beaux jours, j'ai enfin du temps à consacrer à ma titine albino
Pour ceux qui n'ont pas suivi, j'avais 6 rayons manquants sur ma jante arrière, ce qui devenait inquiétant surtout à 2 sur la bécane Laughing

Ces rayons manquant étaient localisés sur le côté couronne, ne me demandez pas pourquoi mais si quelqu'un à une idée...
J'ai donc démonté ma roue arrière, le pneu et la chambre à air afin d'atteindre les rayons et pouvoir les démonter pour avoir les mesures exactes des rayons à commander.
Je ferai un tuto sur ces opérations lors du remontage.

Tant que j'y étais, je me suis dit que j'allais aussi démonter 2 rayons coté tambour pour fournir au site les mesures exactes des 4 rayons différents sur XT 125 (1982).

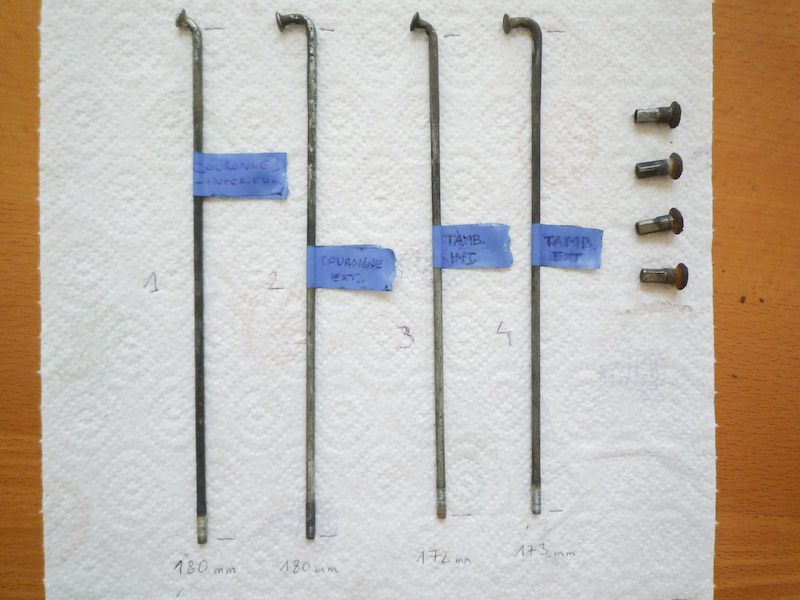

J'ai des questions, mais d'abord je vous laisse voir par vous-même en image+légende :

1) Rayon côté couronne intérieur : 180 mm - angle environ 60°
2) Rayon côté couronne extérieur : 180 mm - angle environ 90°

3) Rayon côté tambour intérieur : environ 172 mm - angle environ 60°
4) Rayon côté tambour extérieur : environ 173 mm - angle environ 90°

Diamètre de la tige pour tous les rayons : 3,4 mm

Alors voilà mes questions, sur macadam2roues il est proposé pour un diamètre de 3,4mm des rayons uniquement avec un angle de 90°. Que dois-je faire pour les rayons intérieurs qui ont un angle différent ? Aussi, pour la longueur, il y a du 180 mm, du 170 et du 175. Pour les rayons côté tambour, dois-je prendre du 170 ou du 175 mm ? rendeer

Merci d'avance pour votre aide, en espérant que ça sera utile à d'autres qui rencontreront ce problème pirat

seto

Nombre de messages : 62
Localisation : 67
Bécanes : Yamaha XT fin 1982 Wink
Date d'inscription : 24/05/2009

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par XTaddict le Jeu 15 Juil - 11:09

Bonjour seto

Bonne idée que de poursuivre cette discussion et merci pour ta photo.

Macadam2roues propose des rayons standards et des rayons sur mesure pour moins de 2 euros l'unité. Dans ton cas je pense que tu devrais les appeler car ils pourront te faire tes 6 rayons manquant aux dimensions exactes.
Tiens nous au courant Wink

XTaddict
Admin

Nombre de messages : 2951
Localisation : Reims
Bécanes : En vrai XT 125 et XT 250, en rêve plein...
Date d'inscription : 25/12/2007

http://yamxt.forumpro.fr

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par seto le Jeu 15 Juil - 11:19

Salut XT,

OK, je vais voir avec eux pour les rayons qui ne sont pas dispo en standard.
Et no problem, je vous tiens au jus Wink

Bonne journée !

seto

Nombre de messages : 62
Localisation : 67
Bécanes : Yamaha XT fin 1982 Wink
Date d'inscription : 24/05/2009

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par jujupig le Ven 16 Juil - 23:05

Très bien étiquetée et présentée ta photo. Wink

Alors, je n'y connais rien question rayon mais ton sujet m'intéresse pas mal. Je me suis souvent demandé comment voir si mes rayons étaient toujours bons ou prêts à claquer lors d'une petite session d'enduro ...?

Bonne recherche et tiens nous au courant.


jujupig

Nombre de messages : 170
Age : 42
Localisation : Bruxelles
Bécanes : XT 250 1990 - XL250S 1981 - CB250RS 1980 - Tiger 1050 ABS 2008
Date d'inscription : 23/06/2008

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par seto le Ven 16 Juil - 23:59

Salut à vous,

il faut en effet commander du sur mesure, mais à partir de 18 exemplaires par modèle. Finalement ça reviens cher avec les frais de port...
J'ai peut-être trouvé une alternative, je vous tiens informé.

Juju, j'ai lu sur le net que tu peux prendre par exemple un tournevis et le passer sur les rayons pour les faire tinter, ça devrait faire un jolie tintement si les rayons sont bien serrés. Sinon ça fait un son plat, un vieux “klong“ Laughing
Je ne sais pas si ça t'aidera :p

++

seto

Nombre de messages : 62
Localisation : 67
Bécanes : Yamaha XT fin 1982 Wink
Date d'inscription : 24/05/2009

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par Glutch2000 le Sam 17 Juil - 0:19

macadam2roues
Laurent Henoux ..... ???

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par dagobert12 le Sam 17 Juil - 2:26

Je vois qu'il y a des spécialiste du rayon, j'ai qqs petites questions j'ai des rayons qui sonnent plat d'autre chantent il y a un petit voile . Mes questions : comment rayonner une roue? quel outillage ? Comment contrôler, verticalement et latéralement la roue ?

dagobert12

Nombre de messages : 394
Age : 58
Localisation : Aveyron
Bécanes : 250 xt 3y3 1980 et XV 500 Spécial R26 1986 et pour finir XVZ12 TD 47G 1986

Date d'inscription : 07/09/2008

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par Alexandre le Sam 17 Juil - 11:15

regarde ici
http://www.webazar.org/xt500/rayonnage.php

Alexandre

Nombre de messages : 2276
Localisation : 59 nord
Bécanes : Actuellement XT1200Z de 2014, Automoto 125 de 1949, TDR 125 de 1996, Suzuki RMX50 de 2001 et quelques mobs...
Auparavent XT 250 de 1981, MT-01 de 2005, FJR 1300, XJR 1200, XT 600, une 51 black, quelques vélos, un skate-board, des patins à roulettes et un trotteur mais il y a trés longtemps...
Date d'inscription : 29/12/2009

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par XTaddict le Sam 17 Juil - 11:53

Alexandre a écrit:regarde ici
http://www.webazar.org/xt500/rayonnage.php

Super ce tuto ! pour rerayonner complètement une jante

XTaddict
Admin

Nombre de messages : 2951
Localisation : Reims
Bécanes : En vrai XT 125 et XT 250, en rêve plein...
Date d'inscription : 25/12/2007

http://yamxt.forumpro.fr

Revenir en haut Aller en bas

Re: Refabrication rayons

Message par XTaddict le Sam 17 Juil - 11:57

dagobert12 a écrit:Je vois qu'il y a des spécialiste du rayon, j'ai qqs petites questions j'ai des rayons qui sonnent plat d'autre chantent il y a un petit voile . Mes questions : comment rayonner une roue? quel outillage ? Comment contrôler, verticalement et latéralement la roue ?

Les rayons qui sonnent plats sont desserres, en principe ils doivent tinter.
Le tuto précédant explique bien le principe de réglage final. Il faut faire preuve de patience. Tu peux aussi t'entrainer sur une veille roue de vélo


Dernière édition par XTaddict le Sam 17 Juil - 13:22, édité 1 fois

XTaddict
Admin

Nombre de messages : 2951
Localisation : Reims
Bécanes : En vrai XT 125 et XT 250, en rêve plein...
Date d'inscription : 25/12/2007

http://yamxt.forumpro.fr

Revenir en haut Aller en bas
