Re: XT 125 ne démarre pas

Message par JMC le 15/8/2017, 17:19

Bonjour
Merci de m'aider
Je comptais m'orienter vers le CDI 4115 mais ce qui me gênait c'est qu'ils indiquaient "remplace les boitiers 12v"
Pourquoi 12v ?
Tout a été testé avant, il faut d'ailleurs que je trouve aussi un joint du carter d'allumage.
Moto de 07/1992.

J'ai lu dans le sujet"problème CDI résolu page 7" que le CDI 4115 n'avait pas fonctionne, mais cedoit être un autre CDI sur eBay ?
Merci de me confirmer

JMC

Nombre de messages : 80
Localisation : GUADELOUPE
Bécanes : XT 125, XT 660
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par Charlie_41 le 15/8/2017, 17:55

"12V" c'est pas le type mine de ton XT 125 ?
avatar
Charlie_41

Nombre de messages : 886
Age : 47
Localisation : 28360
Bécanes : XT 350 55V '85 "sortie de grange" (ou presque) et 900XJ "Four Big Babe"
En rève VFR750 RC24 white pearl, SRX-6 pour jouer en égoïste avec les virolos
Date d'inscription : 04/05/2013

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par JMC le 15/8/2017, 18:31

Bonjour
Non 3YU

JMC

Nombre de messages : 80
Localisation : GUADELOUPE
Bécanes : XT 125, XT 660
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par Glutch2000 le 15/8/2017, 21:04

T'as quoi écris sur le cadre ou le carter droit du moteur "12V xxxxxx" ?
avatar
Glutch2000

Nombre de messages : 4880
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par christddel le 15/8/2017, 22:13

Glutch2000 a écrit:T'as quoi écris sur le cadre ou le carter droit du moteur "12V xxxxxx" ?

Bonjour,
Son XT125 est de 1992  study  donc 3 YU ...

christddel

Nombre de messages : 2085
Age : 67
Localisation : BELGIQUE
Bécanes : TW157/233/236 - XT125 - SR250 -
Date d'inscription : 15/08/2008

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par Charlie_41 le 15/8/2017, 22:57

Tu as raison Christddel.
Donc la question est : un CDI type 12V convient-il pour un 3YU ?
avatar
Charlie_41

Nombre de messages : 886
Age : 47
Localisation : 28360
Bécanes : XT 350 55V '85 "sortie de grange" (ou presque) et 900XJ "Four Big Babe"
En rève VFR750 RC24 white pearl, SRX-6 pour jouer en égoïste avec les virolos
Date d'inscription : 04/05/2013

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par JMC le 15/8/2017, 23:04

Bonjour,
Oui 3YU ,(je comprends maintenant 12V)
Quel CDI me conseillez vous pour une 3YU (démarrage au kick) ?
Et que pensez-vous de ma question : "J'ai lu dans le sujet"problème CDI résolu page 7" que le CDI 4115 n'avait pas fonctionne, mais cedoit être un autre CDI sur eBay ?
Merci de me confirmer"
Merci de votre aide

PS: Sur la revue technique p63 ils indiquent qu'un contacteur a été ajouté sur la béquille que le faisceau est modifié et que le CDI à été modifié également en conséquence !
(Au pire je le vire le contacteur de béquille ?)

JMC

Nombre de messages : 80
Localisation : GUADELOUPE
Bécanes : XT 125, XT 660
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par christddel le 16/8/2017, 22:31

JMC a écrit:Bonjour,
Oui 3YU ,(je comprends maintenant 12V)
Quel CDI me conseillez vous pour une 3YU (démarrage au kick) ?
PS: Sur la revue technique p63 ils indiquent qu'un contacteur a été ajouté sur la béquille que le faisceau est modifié et que le CDI à été modifié également en conséquence !
(Au pire je le vire le contacteur de béquille ?)

Bonjour,
Au vu l'année de ta XT125, le bon CDI serait le "CD4115"
A vérifier si le câblage correspond Question  nombres de fils et de fiches double et rondes...


Si on retire le contacteur de béquille, il faut ponter ses 2 fils...


Charlie 41 a écrit:
Tu as raison Christddel.
Donc la question est : un CDI type 12V convient-il pour un 3YU ?

scratch  scratch Raison, raison..Je pense  Idea que oui, Selon le site celui du 3YU peut remplacer l'ancien du 12V.. l'inverse devrait être valable aussi !
Mais voir que  scratch  sont les 8 fils du CDI sur l'un et 10 sur l'ancien ... Question  drunken

christddel

Nombre de messages : 2085
Age : 67
Localisation : BELGIQUE
Bécanes : TW157/233/236 - XT125 - SR250 -
Date d'inscription : 15/08/2008

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par JMC le 16/8/2017, 23:39

Bonjour,
Merci de ton aide.
Je suis allé chercher mon Cdi il à 9 fils 😈😈😈qui sortent du Cdi.
Il a un capot en metal, et je vois deux fils chaintés qui sont sur le branchement de la deuxième broche (petite).
Je suis allé chez yam aujourd'hui et n'ont ni joint de carter ni Cdi, ils vont voir avec la hollande et me rappeler (prix environ 400€) chez eux. 👻👻👻
Je vais essayer demain de demouler mon Cdi pour verifier les soudures je n'ai rien à perdre.
Ce n'est pas moi qui ai demonter le Cdi aujourd'hui donc je ne sais pas à quoi servent les fils.
Derniere info la reference de mon Cdi serait 15E
J'ai appelé le site des Cdi ils ne repondent pas.
Merci

JMC

Nombre de messages : 80
Localisation : GUADELOUPE
Bécanes : XT 125, XT 660
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par JMC le 16/8/2017, 23:56

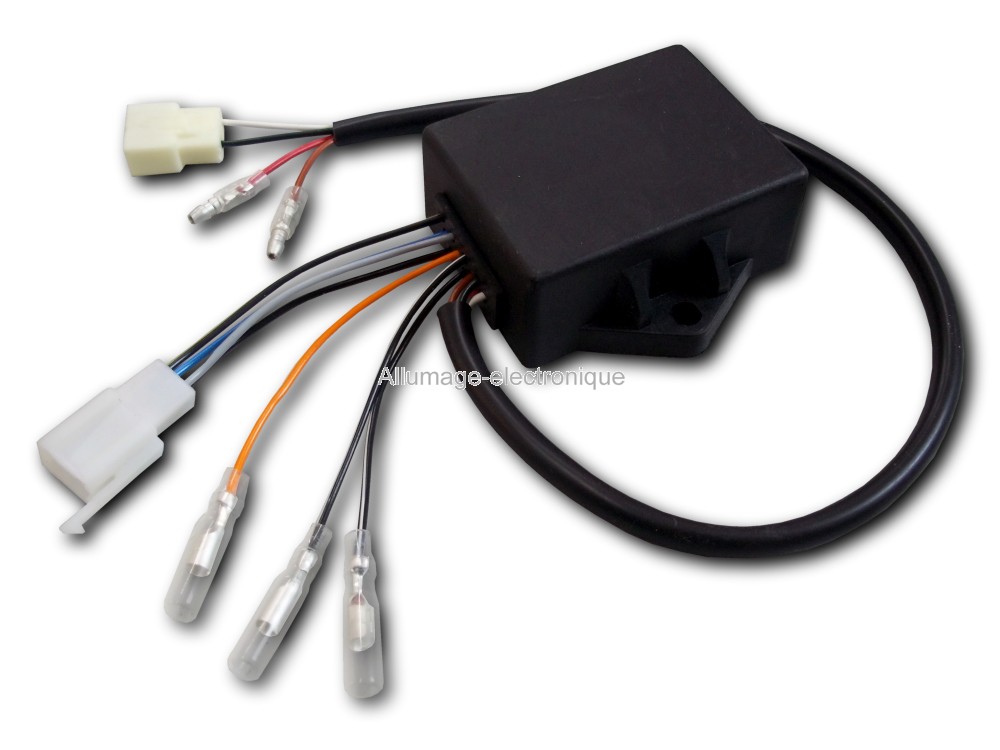

Finalement ce doit etre celui-ci :
https://www.allumage-electronique.fr/cdi-yamaha-xt125-xt200.html

Car ils disent :
CDI Yamaha XT125 (1982-1987), XT200 (1982-1984) - CD4116
CDI Yamaha XT125 (1982-1987), XT200 (1982-1984) - CD4116
Boitier électronique CDI pour Yamaha XT125 (1982-1987), XT200 (1982-1984)
Remplace la référence 15E-85540-M0

Sauf que les années ne sont pas bonnes

JMC

Nombre de messages : 80
Localisation : GUADELOUPE
Bécanes : XT 125, XT 660
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par christddel le 17/8/2017, 14:56

JMC a écrit:Bonjour,
Merci de ton aide.
Finalement ce doit etre celui-ci :
https://www.allumage-electronique.fr/cdi-yamaha-xt125-xt200.html


Je suis allé chercher mon Cdi il à 9 fils 😈😈😈qui sortent du Cdi.
Il a un capot en metal, et je vois deux fils chaintés qui sont sur le branchement de la deuxième broche (petite).
Je suis allé chez yam aujourd'hui et n'ont ni joint de carter ni Cdi, ils vont voir avec la hollande et me rappeler (prix environ 400€) chez eux. 👻👻👻
Je vais essayer demain de demouler mon Cdi pour verifier les soudures je n'ai rien à perdre.
Ce n'est pas moi qui ai demonter le Cdi aujourd'hui donc je ne sais pas à quoi servent les fils.
Derniere info la reference de mon Cdi serait 15E
J'ai appelé le site des Cdi ils ne repondent pas.
Merci
Bonjour,
Le CDI de ton lien a 10 fils....


Pourrais-tu nous mettre une photographie de ton CDI et de ses fils Question que l'on voie bien les couleurs des fils
Oui je vais faire une photo avant de l'ouvrir.
Tu as raison pour les USA et n'oublie pas que je suis en Guadeloupe et la moto peut très bien venir des USA.
15E est aussi la référence des XT125 US...(moteur à boite 6 vitesses)
Si le N° moteur commence par 15V XXX peut-être as-tu une 6° vit   clown


Image CDI XT125 site site Boats.net  (US) 10 fils "E15"


Dernière édition par christddel le 17/8/2017, 15:17, édité 1 fois

christddel

Nombre de messages : 2085
Age : 67
Localisation : BELGIQUE
Bécanes : TW157/233/236 - XT125 - SR250 -
Date d'inscription : 15/08/2008

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par JMC le 17/8/2017, 15:05

Oui je vais faire une photo avant de l'ouvrir.
Tu as raison pour les USA et n'oublie pas que je suis en Guadeloupe et la moto peut tres bien venir des USA.

JMC

Nombre de messages : 80
Localisation : GUADELOUPE
Bécanes : XT 125, XT 660
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par christddel le 17/8/2017, 15:31

JMC a écrit:Oui je vais faire une photo avant de l'ouvrir.
Tu as raison pour les USA et n'oublie pas que je suis en Guadeloupe et la moto peut tres bien venir des USA.

Vois chez Cmsnl.com <---lien

Ils ont 2 CDI différents le 2° ( le + cher) semble avoir 9 fils



christddel

Nombre de messages : 2085
Age : 67
Localisation : BELGIQUE
Bécanes : TW157/233/236 - XT125 - SR250 -
Date d'inscription : 15/08/2008

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par JMC le 17/8/2017, 15:57

Oui c'est exactement cela avec les mêmes couleurs et les deux fils noirs et blanc qui sortent de la gaine.

Le voila :


JMC

Nombre de messages : 80
Localisation : GUADELOUPE
Bécanes : XT 125, XT 660
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par JMC le 17/8/2017, 16:42

Bonjour,
Le CDI de ton lien a 10 fils....
Non il à 11 fils soit 9 comme moi + 2 correspondant aux fils shuntés à partir de la gaine.
J'attends de les avoir au tel


JMC

Nombre de messages : 80
Localisation : GUADELOUPE
Bécanes : XT 125, XT 660
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par JMC le 17/8/2017, 17:01

Voila le branchement des deux fils bricolés

JMC

Nombre de messages : 80
Localisation : GUADELOUPE
Bécanes : XT 125, XT 660
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par Glutch2000 le 17/8/2017, 21:08

Et ben, si on compte tous les fils, ça en fait 97. Wink
Le CDI du XT, il y a 2 fils pour le capteur (Vert & Blanc) le blanc est à la masse dans le CDI
2 fils pour le volant magnétique (rouge & brun) ça charge le condo pour l'étincelle.
un fil pour la bobine HT (Orange) sur l'entrée BT de la bobine.
Un pour la masse. (Noir)
et, un pour le coupe contact, mise à la masse (Blanc & Noir) Qui courte circuite le CDI pour arrêt (le retirer pour tests)
Ca fait 7 fils au total.
avatar
Glutch2000

Nombre de messages : 4880
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par JMC le 17/8/2017, 21:39

Bonjour
Moi j'ai cela en plus un fil bleu et un fils bleu ciel sans doute on en retrouve 1 ici :


Ainsi que les deux fils qui sont liés avec le rouge en sortie de gaine.

JMC

Nombre de messages : 80
Localisation : GUADELOUPE
Bécanes : XT 125, XT 660
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par Glutch2000 le 18/8/2017, 09:02

Ha oui, la 3YU a un contacteur de béquille. je l'avais oublié celui la.
Donc la différence entre les CDI, c'est le bornier avec 4 fils, pour la béquille et le contacteur de PM.
Je pense que les deux modèles fonctionneraient, faudrait juste savoir si le contacteur de béquille est ouvert ou fermé béquille rentrée.
Le fil bleu clair du PM est à la masse lorsque on est au PM ça allume le voyant PM et 'informe' le CDI qu'on est au PM.
Le contacteur de béquille + le contacteur de PM font caler le moteur dès qu'on engage une vitesse.
On peut donc mettre un CDI d'avant 1991, et adapter.
avatar
Glutch2000

Nombre de messages : 4880
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par christddel le 18/8/2017, 22:19

Glutch2000 a écrit:Ha oui, la 3YU a un contacteur de béquille. je l'avais oublié celui la.
Donc la différence entre les CDI, c'est le bornier avec 4 fils, pour la béquille et le contacteur de PM.
Je pense que les deux modèles fonctionneraient, faudrait juste savoir si le contacteur de béquille est ouvert ou fermé béquille rentrée. Question
Le fil bleu clair du PM est à la masse lorsque on est au PM ça allume le voyant PM et 'informe' le CDI qu'on est au PM.
Le contacteur de béquille + le contacteur de PM font caler le moteur dès qu'on engage une vitesse.
On peut donc mettre un CDI d'avant 1991, et adapter.

Bonjour,
Question  Idea Béquille rentrée le contacteur est fermé, lorsqu'on retire ce contacteur on ponte ses 2 fils.
Ce contacteur commande un relais...de  (10 Relais & 16 Contacteur)

christddel

Nombre de messages : 2085
Age : 67
Localisation : BELGIQUE
Bécanes : TW157/233/236 - XT125 - SR250 -
Date d'inscription : 15/08/2008

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par JMC le 18/8/2017, 23:56

Bonjour,
J'attends la semaine en espérant qu'il seront ouvert pour commander le CDI.
Ton schéma c'est celui de la SR tu n'as pas celui de la XT 91 à 94 avec un CDI comme le mien.
Merci

JMC

Nombre de messages : 80
Localisation : GUADELOUPE
Bécanes : XT 125, XT 660
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par christddel le 19/8/2017, 18:00

JMC a écrit:Bonjour,
J'attends la semaine en espérant qu'il seront ouvert pour commander le CDI.
Ok, tu passes commande chez qui ?

JMC a écrit:Ton schéma c'est celui de la SR tu n'as pas celui de la XT 91 à 94 avec un CDI comme le mien.
Merci
C'est le même schéma XT et SR...Le CDI est la pièce 17


Pour info le schéma ignition (allumage) de la XT 125 US

christddel

Nombre de messages : 2085
Age : 67
Localisation : BELGIQUE
Bécanes : TW157/233/236 - XT125 - SR250 -
Date d'inscription : 15/08/2008

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par Glutch2000 le 20/8/2017, 16:52

Ce ne sont pas les mêmes schémas XT et SR.
Sur le document c'est entouré le titre du chapitre mais il y a deux schémas distincts Idea
avatar
Glutch2000

Nombre de messages : 4880
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par christddel le 20/8/2017, 22:34

Glutch2000 a écrit:Ce ne sont pas les mêmes schémas XT et SR.
Sur le document c'est entouré le titre du chapitre mais il y a deux schémas distincts Idea

Bonjour,
Exact sorry, le schéma XT125 avec contacteur de béquille était en fin de revue...


Les fils au CDI ...

christddel

Nombre de messages : 2085
Age : 67
Localisation : BELGIQUE
Bécanes : TW157/233/236 - XT125 - SR250 -
Date d'inscription : 15/08/2008

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par JMC le 21/8/2017, 16:31

Bonjour
Merci de m'avoir répondu.
Je viens de commander le CD4116 après les avoir eu au téléphone ici : https://www.allumage-electronique.fr


Affaire à suivre lors de la réception

Cordialement
Jean-Marc

JMC

Nombre de messages : 80
Localisation : GUADELOUPE
Bécanes : XT 125, XT 660
Date d'inscription : 21/03/2015

Revenir en haut Aller en bas

Re: XT 125 ne démarre pas

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 2 Précédent  1, 2

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
