Re: Compte tours electronique pas trop cher enfin ça marche

Message par douz le Ven 4 Jan - 20:10

Oulà! Ce faisceau! Récup' de machine à laver?
En situation, çà va être bô Cool

douz

Nombre de messages : 1817
Age : 57
Localisation : Est
Bécanes : 125K5.350CB.400F.125TY.600Ténéré.
500XT.125TS.500CX.Guzz LM3.Side Oural.
Guzz T3 Calif78 Actuelles:XT250 81, 600 Transalp 91, 500XT 80
Rêves:600SRX,Ducati 450 scrambler,
etc...
Date d'inscription : 04/11/2010

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Glutch2000 le Ven 4 Jan - 20:41

Recup de fils dans les vieux PC de la déchetterie, petits fils pour les leds.
Il y a quand même 19 fils pour 4 voyants et 3 interrupteurs, haaaa les gadgets ... j'adore ... mais c'est du boulot.
Faut que je rajoute une petite modife pour que les warning fonctionnent sans qu'il y ai le contact.

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Glutch2000 le Sam 5 Jan - 18:59

Ben voila, c'est posé, raccordé, reste la prise compte tours à raccorder
Heureusement que j'ai un gros phare pour caser les quelques fils ...




Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par grandan08 le Sam 5 Jan - 19:58

Beau boulot !!

grandan08

Nombre de messages : 5089
Age : 54
Localisation : Ardennes
Bécanes : il y a longtemps 500xt, le rêve harley xr 750.
Au garage: xt 250, xt 550, xt 550, xt 550, dtmx 125, dtmx 175, 250 RH, 650 xj, yz 125, VAP110
Date d'inscription : 19/06/2008

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par douz le Sam 5 Jan - 20:52

Cool Superbe!
Surtout quand le phare est refermé Razz

douz

Nombre de messages : 1817
Age : 57
Localisation : Est
Bécanes : 125K5.350CB.400F.125TY.600Ténéré.
500XT.125TS.500CX.Guzz LM3.Side Oural.
Guzz T3 Calif78 Actuelles:XT250 81, 600 Transalp 91, 500XT 80
Rêves:600SRX,Ducati 450 scrambler,
etc...
Date d'inscription : 04/11/2010

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Alexandre le Sam 5 Jan - 23:11

tu as maintenant BUMBELBEE de TRANSFORMERS au guidon geek




+1 Beau boulot

Alexandre

Nombre de messages : 2276
Localisation : 59 nord
Bécanes : Actuellement XT1200Z de 2014, Automoto 125 de 1949, TDR 125 de 1996, Suzuki RMX50 de 2001 et quelques mobs...
Auparavent XT 250 de 1981, MT-01 de 2005, FJR 1300, XJR 1200, XT 600, une 51 black, quelques vélos, un skate-board, des patins à roulettes et un trotteur mais il y a trés longtemps...
Date d'inscription : 29/12/2009

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Glutch2000 le Dim 6 Jan - 16:55

Ouf, j'ai réussi à fermer le phare...
C'est presque fini, le GPS est installé.


Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Glutch2000 le Dim 6 Jan - 17:44

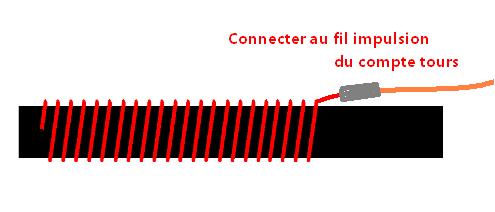

christddel a écrit:Bonjour,

Idéalement, le compte-tour (électronique) devrait être monté sur silent blocs souple.
Pour éliminer certaines autres vibrations de l'aiguille,
Le fil normalement connecté à la bobine, tu le relie à un fils bobiné sur le câble de la bougie.
Fil rigide et 20 spires (tours) au mininum


J'ai fais ça avec du fil de 1,5 mm² sur 20 tours, le compte tours ne monte pas au dessus de 2000 tours et affiche 0 au ralenti ...
Est ce que c'est la bonne section de fil ?

Kawaboy, est ce que le schéma vendu avec est le bon ?

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par christddel le Dim 6 Jan - 20:38

Glutch2000 a écrit:
J'ai fais ça avec du fil de 1,5 mm² sur 20 tours, le compte tours ne monte pas au dessus de 2000 tours et affiche 0 au ralenti ...
Est ce que c'est la bonne section de fil ?

Kawaboy, est ce que le schéma vendu avec est le bon ?

Bonjour,
C'est le bon nombre de tours et la bonne section de fil...
Le compte-tours est alimenté en 12 volts ?



christddel

Nombre de messages : 1918
Age : 66
Localisation : BELGIQUE
Bécanes : TW157/233/236 - XT125 - SR250 -
Date d'inscription : 15/08/2008

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par christddel le Dim 6 Jan - 22:30

Glutch2000 a écrit:
J'ai fais ça avec du fil de 1,5 mm² sur 20 tours, le compte tours ne monte pas au dessus de 2000 tours et affiche 0 au ralenti ...
Est ce que c'est la bonne section de fil ?

Kawaboy, est ce que le schéma vendu avec est le bon ?

Pour le branchement....
Je pourrais en dire plus dans quelques jours, J'en ai commandé (2 janvier), le colis est en cours de livraison...

christddel

Nombre de messages : 1918
Age : 66
Localisation : BELGIQUE
Bécanes : TW157/233/236 - XT125 - SR250 -
Date d'inscription : 15/08/2008

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Glutch2000 le Dim 6 Jan - 22:33

"C'est le bon nombre de tours et la bonne section de fil...
Le compte-tours est alimenté en 12 volts ?"


Oui, le compte tours est alimenté en 12v, sur la batterie.
J'ai quand même un doute sur le raccordement du compte tours, le site vendeur donne un schéma, il n'y a que trois fils mais le 'code' couleurs est étrange par rapport à ce que je connais (noir au + ?? ) ...

Il ya peut-être un binze la dedans, c'est pourquoi je solicite le branchement qu'a réalisé kawaboy.
J'ai aussi essayé avec du fil rigide fin, genre fil téléphone, sur 80 spires, c'est moins pire mais je ne suis pas convaincu.
En me raccordant sur le primaire de la bobine HT, le compte tours ne bouge pas.
Et, bien, moi qui met des gadgets partout, la, j'ai un doute sur le truc que j'ai acheté ... Suspect

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par christddel le Lun 7 Jan - 0:53

Glutch2000 a écrit:
Oui, le compte tours est alimenté en 12v, sur la batterie.
J'ai quand même un doute sur le raccordement du compte tours, le site vendeur donne un schéma, il n'y a que trois fils mais le 'code' couleurs est étrange par rapport à ce que je connais (noir au + ?? ) ...
Il ya peut-être un binze la dedans, c'est pourquoi je solicite le branchement qu'a réalisé kawaboy.
J'ai aussi essayé avec du fil rigide fin, genre fil téléphone, sur 80 spires, c'est moins pire mais je ne suis pas convaincu.
En me raccordant sur le primaire de la bobine HT, le compte tours ne bouge pas.
Et, bien, moi qui met des gadgets partout, la, j'ai un doute sur le truc que j'ai acheté ... Suspect

+1
Attendons le schéma de "kawaboy"
Mon montage est fait sur Yam TW...
Un copain (Rouen) a également ce genre de montage sur sa TW...Je crois qu'il a utilisé du fil souple (multi-brins).
Vrai aussi que les couleurs fils semblent étrange Question Si je compare à Ce schéma de chez LOUIS.de où le vert est à la bobine...




christddel

Nombre de messages : 1918
Age : 66
Localisation : BELGIQUE
Bécanes : TW157/233/236 - XT125 - SR250 -
Date d'inscription : 15/08/2008

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Glutch2000 le Lun 7 Jan - 10:26

Merci,
j'attend la réponse de kawaboy, et j'essayerai d'inverser les branchements, on verra bien ... Suspect

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Glutch2000 le Lun 7 Jan - 23:05

Sniff ... pale
Pas de réponses....
Kawaboy, toi qui a réussi, ou z'es tu ?

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Alexandre le Lun 7 Jan - 23:10

il est avec son calpin.... il compte les tours... study

non je plaisante Kawaboy... aprés une journée de boulot de m....., ç a détend. Mais je suis avec attention ce sujet car une fois que vous aurez démelés ce cablage, je ferais la même chose sur une de mes motobylette.

Alexandre

Nombre de messages : 2276
Localisation : 59 nord
Bécanes : Actuellement XT1200Z de 2014, Automoto 125 de 1949, TDR 125 de 1996, Suzuki RMX50 de 2001 et quelques mobs...
Auparavent XT 250 de 1981, MT-01 de 2005, FJR 1300, XJR 1200, XT 600, une 51 black, quelques vélos, un skate-board, des patins à roulettes et un trotteur mais il y a trés longtemps...
Date d'inscription : 29/12/2009

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Glutch2000 le Lun 7 Jan - 23:14

Alexandre, c'est sur ton mbk 51 ?

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Alexandre le Mar 8 Jan - 0:05

oui sur celui qui sera du style mad max. Un look à la Mad Max avec plein de trucs partout...

Alexandre

Nombre de messages : 2276
Localisation : 59 nord
Bécanes : Actuellement XT1200Z de 2014, Automoto 125 de 1949, TDR 125 de 1996, Suzuki RMX50 de 2001 et quelques mobs...
Auparavent XT 250 de 1981, MT-01 de 2005, FJR 1300, XJR 1200, XT 600, une 51 black, quelques vélos, un skate-board, des patins à roulettes et un trotteur mais il y a trés longtemps...
Date d'inscription : 29/12/2009

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Glutch2000 le Mar 8 Jan - 0:19

Alexandre a écrit:oui sur celui qui sera du style mad max. Un look à la Mad Max avec plein de trucs partout...
Tu as une image a nous proposer ?

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Alexandre le Mar 8 Jan - 20:43

rien de vraiment concret à proposer car l'idée et les pièces pour réaliser sont encore dans les bacs... Et puis j'ai d'autres projets en cours.
Dans les grandes lignes: fourche de 12m geek , roues jumelées à l'arrière (2 roues de mobs rentrent pile poil dans le bras du XT 250 cheers ), 2 moteurs scratch , 2 extincteurs faisant office de réservoir affraid , une multitude de gadgets ici et là (tout de la récup)

Une petite idée aprés un rapide photo montage


Alexandre

Nombre de messages : 2276
Localisation : 59 nord
Bécanes : Actuellement XT1200Z de 2014, Automoto 125 de 1949, TDR 125 de 1996, Suzuki RMX50 de 2001 et quelques mobs...
Auparavent XT 250 de 1981, MT-01 de 2005, FJR 1300, XJR 1200, XT 600, une 51 black, quelques vélos, un skate-board, des patins à roulettes et un trotteur mais il y a trés longtemps...
Date d'inscription : 29/12/2009

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Glutch2000 le Mar 8 Jan - 22:04

Tiens, ça me dis quelque chose ...
Deux moteurs, je l'ai fais, ça ne va pas plus vite mais ça a de la "patate"

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Alexandre le Mar 8 Jan - 22:15

j'avoue que ton modèle m'a inspiré... Embarassed Mais j'aimerais vraiment lui donner un look à la "MAD MAX" avec plein de pièces de récup de 2 roues, une peinture noire mat et des gadgets à foison....

Alexandre

Nombre de messages : 2276
Localisation : 59 nord
Bécanes : Actuellement XT1200Z de 2014, Automoto 125 de 1949, TDR 125 de 1996, Suzuki RMX50 de 2001 et quelques mobs...
Auparavent XT 250 de 1981, MT-01 de 2005, FJR 1300, XJR 1200, XT 600, une 51 black, quelques vélos, un skate-board, des patins à roulettes et un trotteur mais il y a trés longtemps...
Date d'inscription : 29/12/2009

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Glutch2000 le Mar 8 Jan - 22:52

Deux moteurs, c'est possible, faut sychroniser les carbus...
Il y a ça aussi :


Jusqu'à 4 cylindres ...

http://www.motorevue.com/site/insolite-une-mobylette-4-cylindres--67549.html

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Glutch2000 le Mar 8 Jan - 23:02

Et c'est le même moteur que sur la photo, tu vas pouvoir en faire un XT .... Wink

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par christddel le Mer 9 Jan - 0:18

Glutch2000 a écrit:Sniff ... pale
Pas de réponses....
Kawaboy, toi qui a réussi, ou z'es tu ?

+1... pale
Je viens de recevoir mes compte-tours... Question Sans notice de montage pale Que faire fil vert sur bobine Question
Montage prévu sur Yam TW ce Week-end


christddel

Nombre de messages : 1918
Age : 66
Localisation : BELGIQUE
Bécanes : TW157/233/236 - XT125 - SR250 -
Date d'inscription : 15/08/2008

Revenir en haut Aller en bas

Re: Compte tours electronique pas trop cher enfin ça marche

Message par Glutch2000 le Mer 9 Jan - 10:28

Pour la notice, essaie d'envoyer un mail au vendeur en lui demandant le schéma, il t'enverra un dessin. On pourra comparer avec ce qu'on a reçu.
Ils disent
Noir au +12v (etonnant)
Vert à la masse
Noir-jaune a la bobine.
J'ai raccordé comme ça mais ça ne fonctionne pas des masses.
Je vais essayé de mettre le noir à la masse, le vert au + et le noir/jaune à la bobine. J'espère que ça ne cramera pas l'électronique.
Pour la lumière d'éclairage, il n'y a pas de sens, c'est une ampoule.
J'ai remplacé l'ampoule par une led car l'ampoule tombe dans le boitier lorsqu'on veut la retirer.
Si tu veux, tu m'envoi les deux supports d'ampoules et je te mets des leds.

Glutch2000

Nombre de messages : 4685
Localisation : 86 Vienne
Bécanes : 1 XT, 125 le 1826 ème construit en 1982
3 SR 125, relookés.
Un Pétochon C45 motoconfort
et un 51 motobécane 'amélioré'
Date d'inscription : 08/06/2009

http://vsaguez.free.fr/

Revenir en haut Aller en bas
